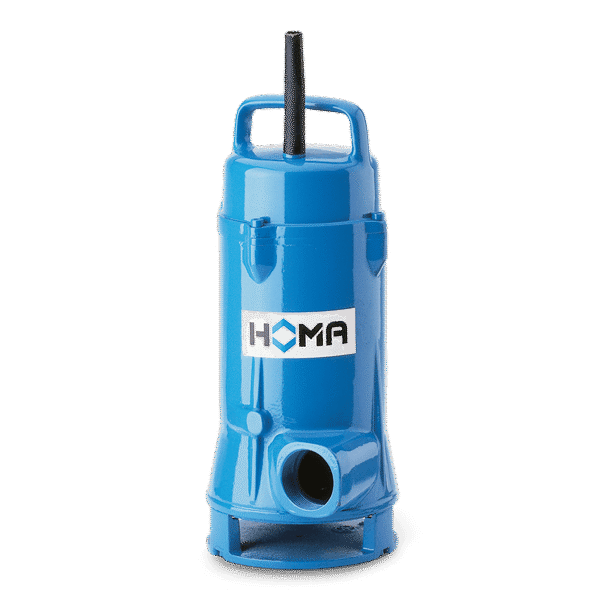

H307, H3013, H328
Heisswasser Tauchpumpe bis 90°C (bis 25 m³/h,) ohne Fäkalien
Die Tauchmotorpumpen sind geeignet für Hohe Temperaturen bis 90°C der Baureihe H307, H3013, H328. Sie sind stationäre Schmutzwasserpumpen mit Schwimmerschaltung als automatische Entwässerungspumpe zur Förderung von häuslichem, kommunalem und industriellem Abwasser oder anderen Flüssigkeiten mit für mechanisch leicht verschmutzte Medien bis 10 mm Korn grösse. Das Modell H328V fördert grob verschmutzte Medien bis 28 mm Korngrösse.
Hauptanwendungsgebiete:
Wäschereien, Waschanlagen, Lebensmittelindustrie
und weitere industrielle oder gewerbliche Bereiche in Heisswasserbereich.
Pumpen zum Fördern von sauberem oder verschmutztem Wasser mit hohen Temperaturen. Die Ausführung aller Gehäuseteile aus dickwandigem Grauguss sowie aller Dichtungen aus Viton erlaubt den Einsatz für Entwässerungsaufgaben in Medien bis max. 90˚C auch für Wasserdampfkondensat.
Die
Modelle H307 und H313 sind geeignet
für mechanisch leicht verschmutzte
Medien bis 10 mm Korn grösse, das Modell H328V fördert grob verschmutzte
Medien bis 28 mm Korngrösse.
Ausführung A: Mit automatischer Schwimmerschaltung HOMANivomatik
Produktsortiment
| Typ | Fördermenge | Druckhöhe | DIM | |
|---|---|---|---|---|
| H307 W (A) | bis 18 m³/h | 1 - 10 m | bis 2" | |
| H307 D (A) | bis 18 m³/h | 1 - 10 m | bis 2" | |
| H313 W (A) | bis 23 m³/h | 1 - 12 m | bis 2" | |
| H313 D (A) | bis 25 m³/h | 1 - 12 m | bis 2" | |
| H328 V W (A) | bis 23 m³/h | 1 - 10 m | bis 2" | |
| H328 V D (A) | bis 23 m³/h | 1 - 10 m | bis 2" |
Lieferumfang:
Pumpe mit 10 m Anschlusskabel
Ausführung W (230V/1Ph): Mit Schaltgerät W1, Motorschutz,
EIN/AUS Schalter und Netzstecker, Kondensator.
Ausführung D (400V/3Ph): Mit Schaltgerät D32, Motorschutz, EINAUSSchalter und CEEDrehrichtungswendestecker.
Ausführung A:
Zusätzlich mit automatischer Schwimmerschaltung Nivomatik, Schaltgerät WA1 bzw. DA10/23 mit HANDAUTOWahl schalter.
Förderung von Schmutzabwasser ohne Feststoffanteilen wie Fäkalien und Küchenabfällen, Temperaturen Wasserdampfkonzentrat. Max. Temperatur des Fördermediums: 90˚ C
• Kellerräume, Untergeschossen
• Entleerung von Auffangwannen, Tanks und Schwimmbäder
• Wäschereien
• Waschanlagen
• Lebensmittelindustrie
• weitere industrielle oder gewerbliche Bereiche
Technische Daten
| Bauart | Vollüberflutbare Tauchmotorpumpe | |
|---|---|---|
| Motor | Voll überflutbarer, druckwasser Motor, ölgefüllt | |
| Isolationsklasse | H. Schutzart IP 68 | |
| Laufrad | H307/H313 offenes, Mehrschaufelrad, freier Durchgang, 10 mm. H328V Freistromrad, freier | |
| Strom | Wechselstromausführung mit Thermo fühler zur Temperaturüberwachung in der Wicklung. Vom Motor getrennter. | |
| Elektrisch | Anschlusskabel: BI HFJ 4 x 1,5 | |
| Ausf. WA: BI HFJ 5 x 1,5 | ||
| Festkörpergrösse | Mehrschaufelrad, freier Durchgang | |
| max. Temperatur | max. 90°C | |
| max. Tauchtiefe | 10 m | |
| Werkstoff | Pumpengehäuse | Grauguss ENGJL250 |
| Laufrad | Grauguss ENGJL250 | |
| Motorgehäuse | Grauguss ENGJL250 | |
| Motorwelle | Edelstahl | |
| Gleitringdichtung | SiC/SiC | |
| Elastomere | VITON | |
| Anschlusskabel | Silikon |
