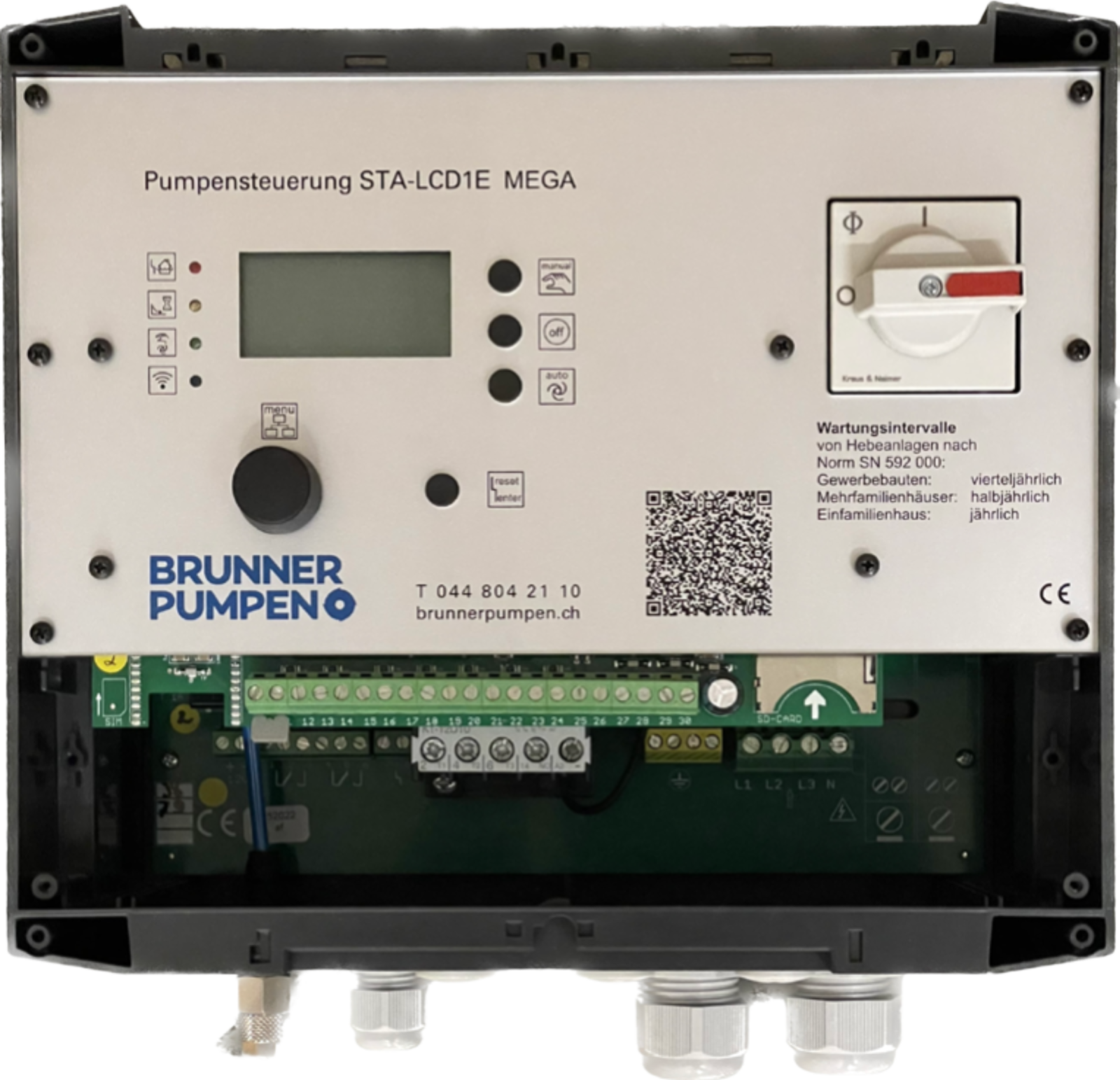

Die Steuerung ist für den Einsatz in häuslichen und kommunalen Abwasser-, Schmutzwasser- und Regen- wasser Pumpstationen konzipiert. Für die Ansteuerung von Pumpen, die in einem Ex- Bereich betrieben werden, ist folgendes zu beachten: Das Schaltgerät selbst ist ausserhalb des Ex-Berei- ches zu montieren. Bei der Verwendung von externen 4 -20 mA Niveausonden und Schwimmerschaltern, die im Ex-Bereich montiert sind, müssen Komponenten mit den entsprechenden Zulassungen eingesetzt werden. Für das Schalten von Drehstrommotoren sind sowohl für die Einstellung der elektronischen Motorstromüberwachung, als auch für die Einstellungen von mechanischen Motorschutzschaltern nachfolgend aufgeführte Grenzwerte unbedingt einzuhalten.

Masse B x H x T: 270 x 264 x 144mm

Eigenschaften und Funktion

LCD Klartext Anzeige
• Hand -0 - Auto Funktion
• Quittiertaster / Horn AUS
• Zwangseinschaltung der Pumpe
• interner akustischer Alarm
• Hochwasseralarm potentialfrei
• Betriebsstundenzähler
• Speicher Anzahl Pumpenstarts
• Externe Verriegelung der Pumpe
• Analogausgänge (über das Menü zu aktivieren)
• thermische und elektrische Überwachung der Pumpe
• Pumpenabschaltung über Zeit oder Ausschaltpunkt
• elektronische Überwachung des Motorstroms
• variabler Staffelanlauf (Einschaltverzögerung)
• Sammelstörmeldung potentialfrei und potentialgebunden
• Amperemeter
• Drehfeld-Überwachung der Netzzuleitung

• Laufzeitüberwachung
• Drehfeld- und Phasenausfallkontrolle
• Fehlerspeicher der letzten 4 Fehler
• einfache Einstellung über Digitalpotentiometer und Kurzhubtaster
• ATEX- und Servicemode im Menü zuschaltbar
• Niveauerfassung wahlweise mit Staudruck, Lufteinperlverfahren, Schwimmschalter oder 4 – 20 mA Sonde
• Wartungshinweis im Display (Inspektion alle 90 / 180 / 365 Tage einstellbar)
• automatische Abschaltung der Displaybeleuchtung (nach 2 Min) kann deaktiviert werden
• Netzunabhängiger Alarm(interner Piepser) mit 12V Akku
• Parametrierung kann auf SD Karte gespeichert werden
• Bluetooth Zugriff
• Hauptschalter nach EN 60947
