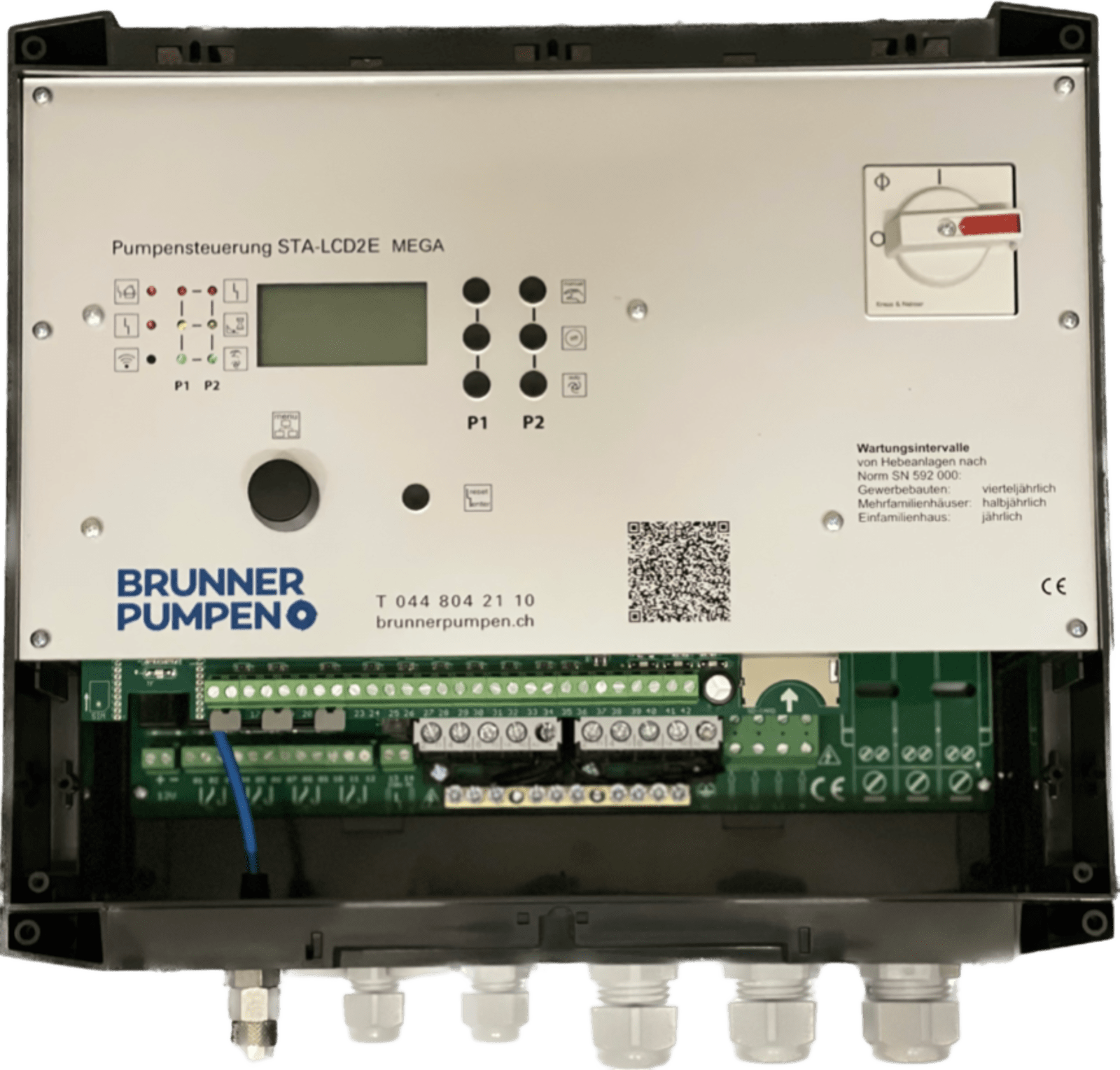

Pumpensteuerung STA-LCD2E MEGA
Steuerung für 2 Pumpe, Anschluss Signalhorn und Niveauschalter für Abwasserhebeanlagen
Die Pumpensteuerung STA-LCD2E MEGA wird zur Niveauregulierung von Flüssigkeitsständen eingesetzt. Der Füllstand wird wahlweise über Staudruck,
Lufteinperlung, externen Sensor (4-20 mA) oder Schwimmerschalter ermittelt.
Masse B x H x T:
339x 330 x 145.2mm
Hauptanwendungsgebiete:
Abwasserhebeanlagen
Technische Spezifikationen Die Pumpensteuerung STA-LCD2E MEGA wird zur Niveauregulierung von Flüssigkeitsständen eingesetzt. Der Füllstand wird wahlweise über Staudruck, Lufteinperlung, externen Sensor (4-20 mA) oder Schwimmerschalter ermittelt. Der Motorschütz steuert direkt zwei Pumpen an. Wei- ter stehen fünf Relaiskontakte zur Abgabe von Störmeldungen zur Verfügung. Die Bedienung und Einstellung ist sehr einfach Schaltpunkte, Zeiten und Motorstrombegrenzung werden mittels eines Digitalpotentiometers und eines Kurzhubtasters eingestellt. Alle Werte können auf dem LCD-Display abgefragt werden. LED’s signalisieren Betriebszustände und Störmeldungen. Es stehen Taster für die Hand - 0 - Auto Funktion zu Verfügung. Einstellungen und Fehlermeldungen mit Wiedereinschaltsperre, sowie Betriebsstunden werden auch bei Stromausfall gespeichert.
Die Steuerung ist für den Einsatz in häuslichen und kommunalen Abwasser-, Schmutzwasser- und Regenwasser-Pumpstationen konzipiert. Für die Ansteuerung von Pumpen, die in einem Ex- Bereich betrieben werden, ist folgendes zu beachten: Das Schaltgerät selbst ist ausserhalb des Ex -Bereiches zu montieren. Bei der Verwendung von externen 4 -20 mA Niveausonden und Schwimmerschaltern, die im Ex-Bereich montiert sind, müssen Komponenten mit den entsprechenden Zulassungen eingesetzt werden. Für das Schalten von Drehstrommotoren sind sowohl für die Einstellung der elektronischen Motorstromüberwachung, als auch für die Einstellungen von mechanischen Motorschutzschaltern nachfolgend aufgeführte Grenzwerte unbedingt einzuhalten.
Masse B x H x T: 339x 330 x 145.2mm
Eigenschaften und Funktion
• LCD Klartext Anzeige
• Hand - 0 - Auto Funktionen
• Quittierungstaster
• Zwangseinschaltung der Pumpe
• interner akustischer Alarm
• Hochwasseralarm potentialfrei
• Betriebsstundenzähler
• Pumpenwechsel
• hohe Störfestigkeit
• Atex - Mode
• thermische und elektrische Überwachung der Pumpen
• Pumpenabschaltung über Ausschaltpunkt und Nachlauf
• elektronische Überwachung des Motorstroms
• variabler Staffelanlauf (Einschaltverzögerung)
• Sammelstörmeldung potentialfrei und potential gebunden
• Speicher Anzahl Pumpenstarts
• Amperemeter
• Zwangsumschaltung
• einfache Bedienung
• Service – Mode
• Niveauerfassung wahlweise durch internen Druckwandler, externe 4 - 20 mA Sonde, oder Schwimmerschalter
• Anbindung an Leitsysteme über digitale und analoge Ein- und Ausgänge
• alle Einstellungen und Störmeldungen bleiben nach Stromausfall erhalten
• Drehfeld- und Phasenausfallkontrolle (über das Menü zu aktivieren)
• Messbereich der externen 4 - 20 mA Niveausonde über das Menü im Bereich von 0 - 1000 cm wählbar
• im Handbetrieb schalten die Pumpen nach2 Min. Laufzeit automatisch ab
• Externe Verriegelung
• Analogausgänge 0-10 V und 4-20 mA
• Fehlerspeicher speichert die letzten 4 Fehler
• Laufzeitüberwachung
• Displaybeleuchtung schaltet nach 2 Min. automatisch ab
• Wartungshinweis im Display (Inspektion alle 90 / 180 / 365 Tage einstellbar)
• Parametrierung kann auf SD Karte gespeichert werden
• Bluetooth Zugriff
• Hauptschalter nach EN 60947
Zubehör
| Artikel-Nr. | Bezeichnung |
|---|---|
| 133.09070 | Set Lufteinperlung |
| 133.09042 | Niveauschalter Typ M2/10 mit Gewicht |
| 133.19332 | Drucktransmitter Typ LF10, 0-2m WS,4-20m |
| 133.09042 | Niveauschalter Typ M2/10 mit Gewicht |
| 133.09102 | Signalhorn 230V |
