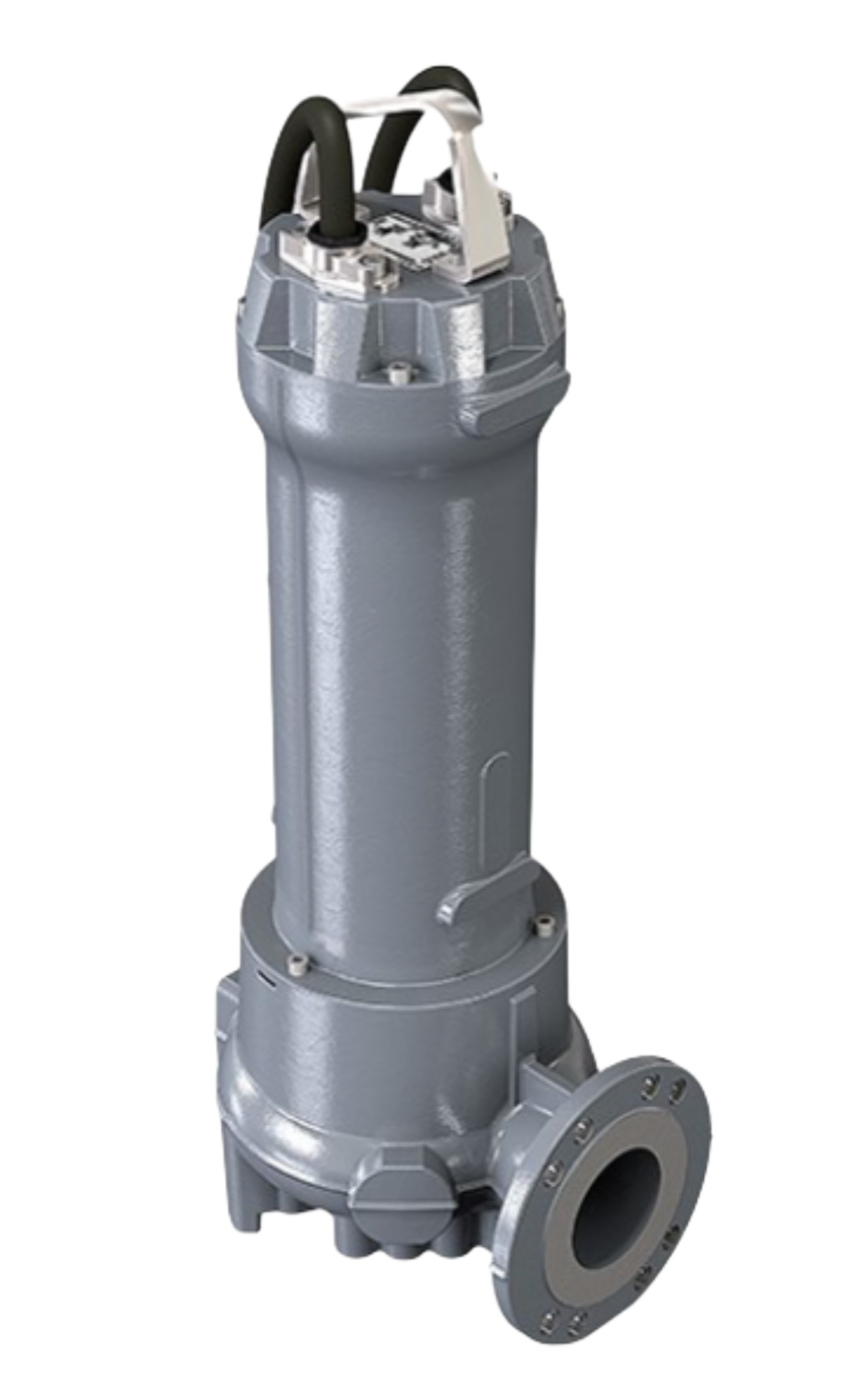

ZAV-DGG-80
Abwasserpumpe (4 bis 151 m³/h,) mit Fäkalien und Küche
Die Abwasser-Tauchmotorpumpen der Baureihe ZAV-DGG eignen sich zur Förderung häuslicher, kommunaler und industrieller Abwässer oder anderen Flüssigkeiten mit groben Feststoffanteilen.
Hauptanwendungsgebiete:
Ein- und Mehrfamilienhäuser, Kellerräume, Waschküchen, Industrie-, Büro- und Gewerbebetriebe mit WC und Küche
Die Abwasser-Tauchmotorpumpen der Baureihe ZAV-DGG eignen sich zur Förderung häuslicher, kommunaler und industrieller Abwässer oder anderen Flüssigkeiten mit groben Feststoffanteilen. Die hochwertigen Materialien und die einfache, robuste Bauweise gewährleisten einen sicheren Betrieb auch bei erschwerten Bedingungen. Durch das verstopfungsfreie Wirbelrad können auch Medien mit Feststoffen bis 80mm Kugeldurchgang gefördert werden. Pumpe und Motor sind zu einem kompakten Aggregat zusammengebaut. Die Pumpen sind für Nassaufstellung konzipiert. Dauerbetrieb bei vollständiger Überflutung möglich.
Produktsortiment
| Typ | Fördermenge | Druckhöhe | DIM | |
|---|---|---|---|---|
| ZAV-DGG 250-80/2 | bis 65 m³/h | 2 - 8 m | DN80 | STEP |
| ZAV-DGG 400-80/2 | bis 73 m³/h | 3 - 7 m | DN80 | STEP |
| ZAV-DGG 550-80/2 | bis 80 m³/h | 3 - 16 m | DN80 | STEP |
| ZAV-DGG 750-80/2 | bis 100 m³/h | 2 - 16 m | DN80 | |
| ZAV-DGG 1000-80/2 | bis 129 m³/h | 2 - 20 m | DN80 | STEP |
| ZAV-DGG 250-80/4 | bis 92 m³/h | 2 - 10 m | DN80 | STEP |
| ZAV-DGG 550-80/4 | bis 112 m³/h | 1 - 10 m | DN80 | STEP |
| ZAV-DGG 400-80/4 | bis 110 m³/h | 4 - 13 m | DN80 | |
| ZAV-DGG 550-80/4 | bis 110 m³/h | 4 - 13 m | DN80 | STEP |
| ZAV-DGG 750-80/4 | bis 144 m³/h | 1 - 16 m | DN80 | STEP |
| ZAV-DGG 1200-80/4 | bis 151 m³/h | 6 - 22 m | DN80 | STEP |
Förderung von Schmutz-Abwasser mit Feststoffanteilen wie Fäkalien und Küchenabfällen von:
• Kellerräumen mit WC
• Ein- und Mehrfamilienhäusern
• Industrie-, Büro- und Gewerbebetrieben
• Garagen
• Metzgereien und Schlachthöfen
• Kläranlagen
• Schwimmbädern
• Regenbecken
Technische Daten
| Motor | Trockenläufermotor | Isolationsklasse F, IP 68 (50 Hz) |
|---|---|---|
| 10 Meter Motorenkabel | H 07 RN-F | |
| Drehstromausführung | 400 V, 50 Hz, 2-Polig mit Klixon | |
| separater Motorschutzschalter erforderlich | ||
| Pumpengehäuse | Grauguss GG25 | |
| Laufrad | Grauguss GG25 | |
| Abdichtung | mit doppelten Gleitringdichtungen | SIC/SIC |
| Festkörpergrösse | 80 mm | |
| Anschluss Pumpe | DN80 | (Siehe Datenblatt) |
| max. Temperatur | 40 °C | |
| max. Tauchtiefe | 20 m |
